Zawory przelewowe/stałego ciśnienia
Zawory przelewowe/stałego ciśnienia
Zawory przelewowe serii ST przeznaczone są do wbudowania w instalację pomp dozujących po stronie tłocznej. Mogą one pracować jako zawory przelewowe utrzymując nastawioną wartość ciśnienia, aby po jego przekroczeniu otworzyć przelew odprowadzając nadmiar cieczy do zbiornika po stronie ssawnej pompy.
Zawory serii ST podłączone szeregowo w linii tłocznej mogą być wykorzystane, jako zawory stałego ciśnienia. Stosowanie ich jest niezbędne dla podwyższenia dokładności dozowania przy wypływie swobodnym cieczy z linii tłocznej lub ciśnieniu tłoczenia mniejszym od 1 bara.
Zastosowanie w linii tłocznej o ciśnieniu poniżej 1 bara tłumika pulsacji również wymaga wbudowania zaworu stałego ciśnienia.

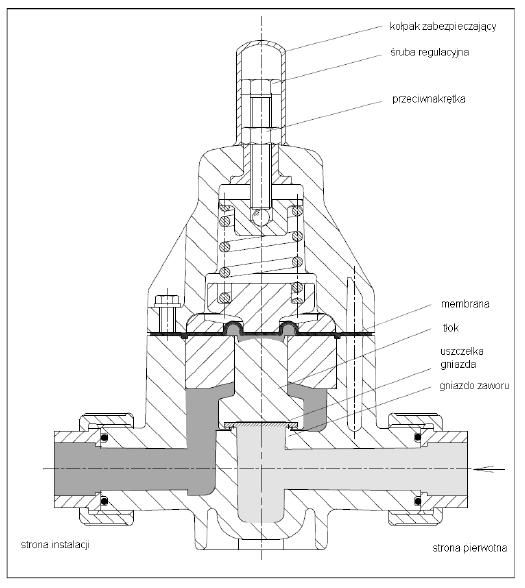

Konstrukcja i działanie zaworu
Gdy ciśnienie robocze po stronie pierwotnej wzrośnie do zaprogramowanej wartości, tłok zaworu ciśnieniowego jest unoszony i dociska sprężynę. Zawór otwiera się i po stronie instalacji następuje dekompresja (po stronie wylotowej). Następnie, zawór zostaje zamknięty, gdy ciśnienie robocze tłoka zmniejsza się niżej ustalonej wartości oporu sprężyny. Jeśli układ osiąga określoną wartość przeciwciśnienia po stronie instalacji, ciśnienie to ma wpływ jednocześnie na ciśnienie pod membraną i na tłoku zaworu, tj. siły te wzajemnie się znoszą. Siła zaworu, a zatem i ciśnienie robocze pozostaje praktycznie na stałym poziomie.
Gdy ciśnienie robocze po stronie pierwotnej wzrośnie do zaprogramowanej wartości, tłok zaworu ciśnieniowego jest unoszony i dociska sprężynę. Zawór otwiera się i po stronie instalacji następuje dekompresja (po stronie wylotowej). Następnie, zawór zostaje zamknięty, gdy ciśnienie robocze tłoka zmniejsza się niżej ustalonej wartości oporu sprężyny. Jeśli układ osiąga określoną wartość przeciwciśnienia po stronie instalacji, ciśnienie to ma wpływ jednocześnie na ciśnienie pod membraną i na tłoku zaworu, tj. siły te wzajemnie się znoszą. Siła zaworu, a zatem i ciśnienie robocze pozostaje praktycznie na stałym poziomie.
Materiały
Dno zaworu, tłok i pierścień
rozdzielający
• PVC-U
• PP (Polipropylen)
• PVDF (Polifluorek winylidenu)
• PTFE (Politetrafluoroetylen)
• stal nierdzewna 1.4571
• PP (Polipropylen)
• PVDF (Polifluorek winylidenu)
• PTFE (Politetrafluoroetylen)
• stal nierdzewna 1.4571
Osłona zaworu
PP-GFR
Membrana
EPDM z powłoką PTFE od stronymedium
EPDM z powłoką PTFE od stronymedium
Uszczelka gniazda zaworowego
• EPDM
• FPM
• pierścień PTFE zgarniającyz powierzchni
ze stali nierdzewnej i PTFE
Uszczelki typu o-ring końcówek złączy
• EPDM
• FPM
Śruby łączące
Stal nierdzewna 1.4301
Dane techniczne
Odchylenie ciśnienia roboczego
• do 5 bar przeciwciśnienie:
ok. ± 0,3 bar
• powyżej 5 bar przeciwciśnienie:
ok. ± 0,5 bar
• do 5 bar przeciwciśnienie:
ok. ± 0,3 bar
• powyżej 5 bar przeciwciśnienie:
ok. ± 0,5 bar
Ciśnienie otwarcia
ok. 0,5 bar
ok. 0,5 bar
Histereza
Różnica między ciśnieniem otwarcia
i zamknięcia: ok. 0,3 bar
Temperatura medium
Zależy od warunków pracy (ciśnieniaw układzie, obciążenia, itp.).
Uwzględniając wytrzymałość na pełzanie,ustalono następujące wartości temperatur:
• PVC-U: + 50 °C
• PP: + 70 °C
• PVDF: +100 °C
• PTFE: +100 °C
• SS: +100 °C
